Тетрафторэтилен полимерное высокомолекулярное соединение

 Тефлоновая пластина (также известная как тетрафтороновая пластина, тефлоновая пластина, тефлоновая пластина) изготовлена из полифторэтиленовой смолы при комнатной температуре путем штамповки, а затем спекается и охлаждается.

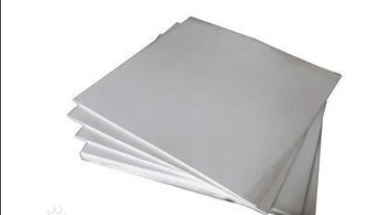

 Тетрафторэтиленовая пластина

 Содержание

 1 Презентация продукции

 2 Использование

 3 Преимущества материала

 4 Стандарты внешнего вида

 5 Технические параметры

 6 Химическая формула

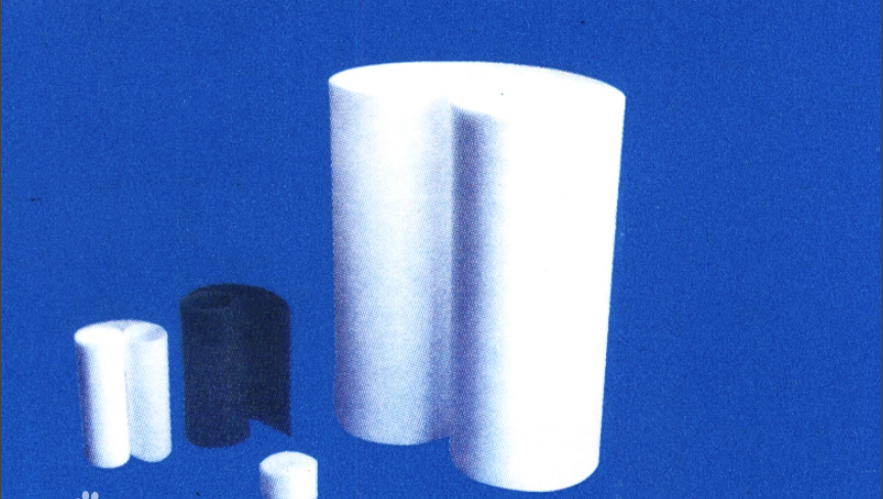

 Презентация продукции

 Тетрафторэтиленовая пластина (также известная как тетрафтортовая пластина, тефлоновая пластина, тефлоновая пластина) делится на два вида штамповки и токарного шлифования.  Его продукция имеет широкий спектр применений, обладает чрезвычайно превосходными комплексными свойствами: высокая низкая температура (- 192 ° C - 260° C), коррозионная стойкость (сильная кислота, сильная щелочь, Ван Шуй и т. Д.), климатическая стойкость, высокая изоляция, высокая смазка, несвязанность, нетоксичность и другие отличные характеристики.  Политетрафторэтилен (аббревиатура на английском языке Teflon или [PTFE, F4]), известный как репутация / широко известный как « Пластиковый король», китайские товарные наименования "Тефлон", "Тефлон" (Teflon), "Тефлон", "Тефлон", "Тефлон", "Тефлон" и так далее.

 Это полимерное высокомолекулярное соединение из тетрафторэтилена, которое имеет простую структуру - [CF2 - CF2 -] n - и обладает отличной химической стабильностью,  Коррозиеустойчивость (PTFE или F4) - один из самых коррозиеустойчивых материалов в мире сегодня, « Пластиковый король».  Это полифторэтилен, широко известный как один из лучших коррозионно - стойких пластмасс.  Он не подвержен коррозии известных кислот, щелочей, солей, окислителей, то есть Ван Шуй также беспомощен для него, поэтому он назван пластиковым королем, за исключением расплавленного металла натрия и жидкого фтора, может выдерживать все другие химические вещества, широко используется в различных потребностях кислотно - щелочного и органического растворителя, герметичности, высокой смазочной несвязанности, электрической изоляции и хорошей стойкости к старению, превосходной температурной стойкости (может работать в течение длительного времени при температуре от + 250 °C до - 180 °C).  Тетрафторэтилен сам по себе не токсичен для человека, однако считается, что перфтороктановый аммоний (ПФОС), один из сырьевых материалов, используемых в производстве, может вызывать канцерогенные эффекты.

 Температура - 20 ~ 250°C (- 4 ~ + 482°F), допускает внезапное нагревание при резком охлаждении или чередование холодного и горячего режима.

 Давление - 0,1 - 6,4 Мпа (полное отрицательное давление до 64 кг / см2) (Full vacuum до 64 кг / см2)

 В состав продуктов полного термического разложения при температуре около 500 градусов Цельсия входят тетрафторэтилен, гексафторпропилен и октафторуглерод, которые при высоких температурах разлагаются на высококоррозионные фторсодержащие газы.

 Его создание решает многие проблемы в химической, нефтяной и фармацевтической областях Китая.  Полифторэтиленовые уплотнения, прокладки, прокладки, уплотнения из тетрафторэтилена, уплотнительные прокладки изготавливаются путем формования из взвешенной полимерной полиэтиленовой смолы.  Тетрафторэтилен обладает стойкостью к химической коррозии по сравнению с другими пластмассами и широко используется в качестве уплотнительного материала и наполнителя.

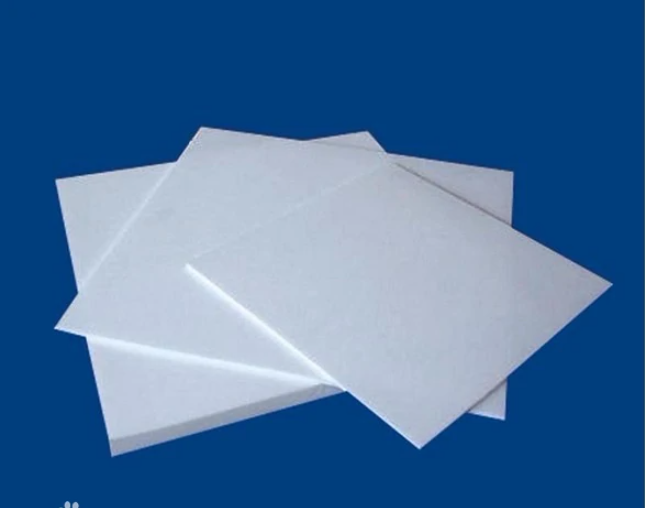

 Назначение

 Различные виды изделий из ТФУ играют важную роль в области национальной экономики, такие как химическая, механическая, электронная, электрическая, военная, космическая, экологическая и мостовая промышленность.

 Тетрафторэтиленовая пластина подходит при температуре от - 180°C до + 250°C, в основном используется в качестве прокладки для электрической изоляции и контактной коррозионной среды, опорного ползунка, уплотнения рельсов и смазочных материалов, богатая шкафная мебель используется в легкой промышленности, широко используется в химической, медицинской, красильной промышленности контейнеров, резервуаров, реакторных колонн, антикоррозионных прокладочных материалов для крупных трубопроводов;  Авиационная, военная и другие сферы тяжелой промышленности;  Механические, строительные, транспортные мостовые ползунки, направляющие;  Антиклейкие материалы для печати и крашения, легкой промышленности, текстильной промышленности и т.д.

 Преимущества материала

 Устойчивость к высокой температуре - рабочая температура до 250°C.

 Устойчивость к низким температурам - хорошая механическая вязкость;  Даже если температура падает до - 196°C, она может поддерживать удлинение 5%.

 Коррозионная стойкость - для большинства химических веществ и растворителей проявляется инертность, стойкость к сильным кислотным основаниям, воде и различным органическим растворителям.

 Климатическая устойчивость - оптимальная продолжительность жизни при старении в пластмассах.

 Высокая смазка - самый низкий коэффициент трения в твердом материале.

 Не адгезия - это минимальное поверхностное натяжение в твердом материале, не прилипает к какому - либо веществу, его механические свойства имеют минимальный коэффициент трения, который составляет всего 1 / 5 полиэтилена, что является важной особенностью поверхности ПФУ.  Кроме того, из - за крайне низких межмолекулярных взаимодействий в цепи фтора - углерода полифторэтилен не имеет вязкости.

 Отсутствие токсичности - физиологическая инертность, длительное имплантация в организм в качестве искусственных кровеносных сосудов и органов без побочных реакций.

 Электрические свойства - ПТФУ имеет низкую диэлектрическую константу и диэлектрические потери в более широком диапазоне частот, а также высокое напряжение пробоя, объемное сопротивление и дуговую устойчивость.

 Устойчивость к излучению - Тетрафторэтилен обладает низкой стойкостью к излучению (104 рад), вызывает разложение после облучения высокой энергией и значительно снижает электрические и механические свойства высокомолекул.  Применение ПТФУ может быть сконструировано путем сжатия или экструзии;  Он также может быть изготовлен из влагонепроницаемой жидкости для покрытия, пропитки или изготовления волокон.  Политетрафторэтилен широко используется в атомной, космической, электронной, химической, механической, приборной, строительной, текстильной, пищевой промышленности и других отраслях промышленности в качестве высокотемпературного, коррозионно - стойкого материала, изоляционных материалов, антивязких покрытий и так далее.

 Устойчивость к атмосферному старению: стойкость к облучению и низкая проницаемость: длительное воздействие в атмосфере, поверхность и свойства остаются неизменными.

 Невоспламеняемость: индекс ограничения кислорода ниже 90.

 Кислотостойкие щелочи: не растворяются в сильных кислотах, сильных щелочях и органических растворителях.

 Антиоксидантная стойкость: коррозионная стойкость к сильному окислителю.

 Кислотно - щелочная: нейтральна.

 ТФУ имеет более мягкие механические свойства.  Обладает очень низкой поверхностной энергией.

 Политетрафторэтилен (F4, PTFE) обладает рядом отличных эксплуатационных свойств: высокая температура - долгосрочная эксплуатационная температура 200 ~ 260 градусов, низкая температура - при 100 градусах все еще мягкая;  Коррозионная стойкость - стойкость к королевской воде и всем органическим растворителям;  Климатическая устойчивость - оптимальная продолжительность жизни при старении в пластмассах;  Высокая смазка - с минимальным коэффициентом трения в пластмассе (0,04);  Невязкость - с минимальным поверхностным натяжением в твердом материале без привязки к какому - либо веществу;  Отсутствие токсичности - физиологическая инертность;  Отличные электрические свойства, идеальный изоляционный материал класса C.

 Стандарты внешнего вида

 (1) Цвет листа является смоляным.

 (2) Должна быть однородная текстура, внешний вид ровный, не допускаются трещины, пузырьки, расслоения, механические повреждения, рубцы и другие дефекты.

 (3) Допускается ослабление с легкими микрооблачными пятнами.

 (4) Допускается 10  ×  На площади 10 см имеется не более 1 неметаллической примеси диаметром 0,1 - 0,5 мм и не более 1 неметаллической примеси диаметром 0,5 - 2 мм.

 (5) Плотность 2,1 - 2,3 т / м3.

 Технические параметры

 Проекты

 Единицы измерения

 Показатели

 Плотность

 г / см3

 2.1 - 2.3

 Интенсивность изгиба

 Мпа

 11 - 14

 Прочность на растяжение

 МПа

 21 - 28

 коэффициент трения

 /

 0,04

 Коэффициент поглощения воды

 В процентах

 < 0.03

 Диэлектрическая интенсивность

 КВ / мм

 Десять.

 Эксплуатационная температура

 °C

 - 180 - 260

 Температура плавления

 °C

 325.

 Эти данные в значительной степени могут быть использованы напрямую, но не гарантируют, что они применимы к любой ситуации.  Для значений, измеренных сырьем, некоторые свойства готового продукта могут несколько отличаться.  Различные производители также будут немного отличаться, поэтому они не могут быть гарантией выбора материалов.

 Химическая формула

 - (CF2 - CF2) n - относится к высокомолекулярным: политетрафторэтилен (ПТФЭ) имеет большую относительную молекулярную массу, низкую сотню тысяч, высокую до 10 миллионов и более, как правило, миллионы (полимеризация на 104 порядковых уровнях, в то время как полиэтилен только 103).  Общая кристаллизация 90 - 95%, температура плавления 327 - 342 °C.  Элементы CF2 в молекулах тетрафторэтилена расположены в зигзагообразной форме, и, поскольку радиус атома фтора немного больше, чем радиус водорода, соседние элементы CF2 не могут быть полностью транс - крестообразной ориентацией, а образуют спиральную деформационную цепь, в которой атомы фтора покрывают почти всю поверхность высокомолекулярной цепи.  Эта молекулярная структура объясняет различные свойства тетрафторэтилена.  При температуре ниже 19°С образуется спираль 13 / 6;  При 19°C происходит фазовый переход, молекула слегка развязывается, образуя спираль 15 / 7.  Хотя при разрыве углеродно - углеродных и фтористо - углеродных связей в ПФУ требуется поглощение энергии 346,94 и 484,88 кДж / моль, соответственно, для получения 1 моля ТФЭ требуется только энергия 171,38 кДж.  Таким образом, при высокотемпературном крекинге полифторэтилен в основном распыляется в тетрафторэтилен.  Скорость невесомости (%) при температурах 260, 370 и 420°C для ПТФУ составляет 1 в час, соответственно  ×  10 - 4, 4  ×  10 - 3 и 9  ×  10 - 2.  Можно видеть, что тетрафторэтилен может использоваться в течение длительного времени при температуре 260°C.  Поскольку высокотемпературный крекинг также приводит к появлению высокотоксичных побочных продуктов, таких, как фторуглерод и перфторид изобутен, особое внимание следует уделять обеспечению безопасности и предотвращению воздействия ПТФУ на открытый огонь.
