шумопоглощающее устройство
Глушитель относится к трубопроводам с одновременным распространением шума, которые могут затухать или отражать шум в трубопроводах с помощью труб и изгибов с поглотительной прокладкой или с использованием таких устройств для снижения шума, как трубопроводы с внезапным изменением площади сечения и другими разрывами акустического сопротивления. Первый называется резистивным глушителем, второй - резистентным глушителем, а также импедансным композитным глушителем.

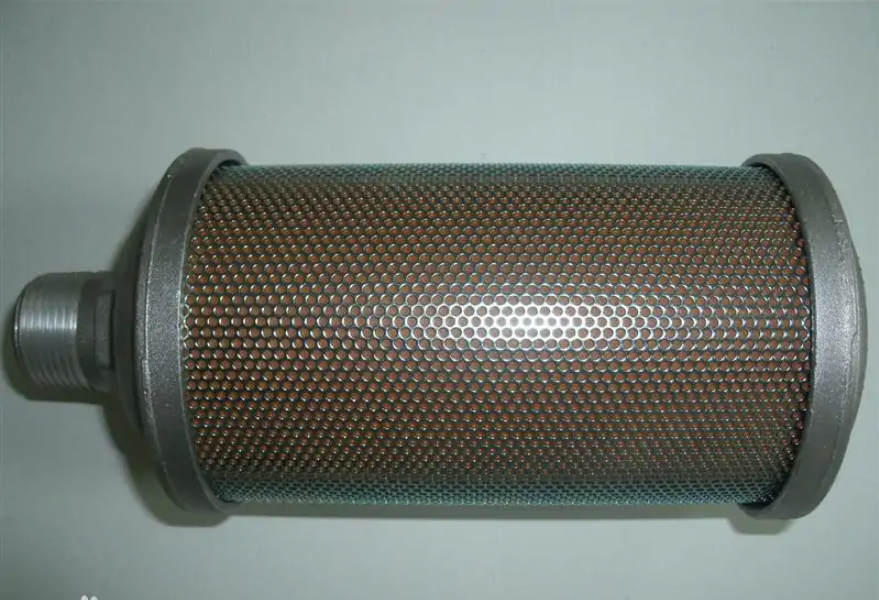

Глушитель Silencer Материал из углеродистой стали или нержавеющей стали Функция Устранение аэродинамических шумов Тип шумопоглощающего глушителя, устойчивый глушитель Выберите стандартный глушитель и спектральные характеристики
Содержание
1 Вид
2 Структура
3 Сопротивление
▪ Сопротивление
▪ резистентная формула
4 Микроперебойные пластины
▪ Маленькое отверстие
▪ Активная формула
5 Принципы

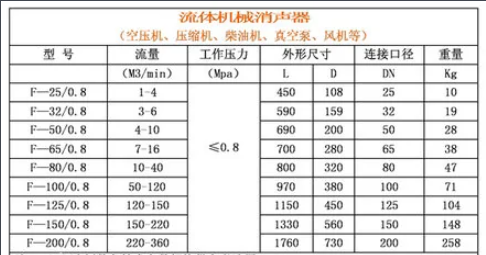

6 Выбор показателей
7 Выбор
8 Области применения
9 Особенности продукции
10 Основные категории
▪ Тип вентилятора
▪ Паропровод
11 Паровая
▪ котельный тип
▪ Выхлопной режим
12 Основная роль
Вид
Существует много типов глушителей, но, учитывая их механизм глушения, его можно разделить на шесть основных типов: блокирующие глушители, устойчивые глушители, импедансные композитные глушители, глушители микроперфорации, глушители с небольшими отверстиями и активные глушители.
Структура
В зависимости от пространственных условий на дне автомобиля крышка глушителя может быть переработана в плитку или свернута в кастрюлю. Крышка кастрюльного глушителя состоит из круглого стержня, который формует материал крышки и прикасается или соединяется сваркой в целом и загружает сварные детали в интерфейс. Пластинчатый глушитель состоит из внутренней трубы, поворотного изгиба и промежуточной пластины, после чего наружная пластина соединяется с крышкой через фанеру или сварку.
При сложных условиях в нижнем пространстве автомобиля и трудностях с установкой кастрюльного глушителя можно использовать плиточный глушитель с глубоким растяжением. Он может быть практически в любой форме. Общий объем глушителя автомобиля в 8 - 12 раз превышает объем двигателя.
Сопротивление
Существующие глушители в основном используют импедансный композитный принцип глушения. Из - за сложной конструкции, большого веса, высокотемпературной оксидной звукопоглощающей наполнитель, высокоскоростной воздушный поток ударной звукопоглощающей наполнитель, водяной газопроницаемый звукопоглощающий наполнитель и другие причины, глушитель может легко появиться в частом ремонте, плохом шумопоглощающем эффекте, коротком цикле использования и так далее.
Это всегда было трудностью проектирования глушителя, микроперфорированный глушитель сочетает в себе самый разумный принцип глушения, разработанный для решения вышеуказанных проблем, достиг хороших результатов. Глушитель микроперфорации глушителя не использует никаких сопротивляющих звукопоглощающих наполнителей, использует многополостную структуру с микроотверстиями, поток воздуха высокого давления в глушителе через многократное управление потоком в полость, шаг за шагом изменяет звуковую частоту исходного воздушного потока. Потери сопротивления малы, полоса глушения широка, и пыль не выдерживает при работе. Не боится нефтяного тумана, водяного газа. Устойчивость к высокой температуре, высокоскоростному удару воздушного потока. Приведение экологического шума в соответствие с национальными « гигиеническими стандартами шума промышленных предприятий». Широко используется в нефтяной, химической, металлургической, текстильной и других отраслях промышленности.
Сопротивление
В основном для снижения шума используются пористые звукопоглощающие материалы. Закрепление звукопоглощающего материала на внутренней стенке канала воздушного потока или расположение его в трубопроводе определенным образом представляет собой резистивный глушитель. Когда звуковые волны входят в резистивный глушитель, часть звуковой энергии тренится в пористости пористого материала и превращается в расход тепловой энергии, который уменьшает звуковые волны, проходящие через глушитель. Сопротивляющий глушитель похож на электрическую цепь чистого сопротивления, а звукопоглощающий материал похож на сопротивление. Поэтому этот глушитель называют резистивным глушителем. Сопротивляющий глушитель хорошо работает на средне - и высокочастотном глушении звука и имеет плохой эффект на низкочастотном глушении звука.
резистентная формула
Он состоит из трубки и камеры с мутантным интерфейсом, как акустический фильтр, похожий на электрический фильтр, каждая маленькая камера с трубкой представляет собой отверстие в фильтре, качество воздуха в трубке эквивалентно электрической индуктивности и сопротивлению, называемой акустической массой и акустическим сопротивлением. Объем воздуха в маленькой камере равен электрической емкости и называется акустическим шунтированием. Подобно электрическому фильтру, каждая камера с трубкой имеет свою собственную частоту. Когда звуковые волны, содержащие различные частотные компоненты, попадают в первый шланг, только некоторые частоты, расположенные вблизи собственной частоты первого отверстия, могут достигать второго отверстия через отверстие, в то время как другие частоты звуковых волн не могут проходить через отверстие. Отражение может быть отражено только в небольшой камере, поэтому мы называем эту структуру, которая имеет фильтрующую функцию для звуковых волн, акустическим фильтром. Выберите подходящую трубку и камеру для комбинации. шум некоторых частотных компонентов может быть отфильтрован для достижения цели глушения. Устойчивый глушитель подходит для устранения среднечастотного и низкочастотного шума.
Сочетание структуры сопротивления и структуры сопротивления определенным образом образует импедансный композитный глушитель.
микроперфорированная пластина
Как правило, они изготавливаются из чистых металлических листов толщиной менее 1 мм и перфорируются долотом с апертурой менее 1 мм при скорости перфорации 1% - 5%. Выбирая разные скорости перфорации и толщину пластины с разной глубиной полости, вы можете контролировать спектральные характеристики глушителя, чтобы он мог получить хороший эффект глушения в требуемом диапазоне частот.
Маленькое отверстие
Конструкция глушителя с небольшим отверстием представляет собой прямую трубку с закрытым концом, в стенке которой просверлено много отверстий. Принцип глушителя с небольшими отверстиями основан на спектре реактивного шума, если общая площадь сопла остается неизменной и заменяется большим количеством небольших сопел, когда воздушный поток проходит через отверстие, спектр реактивного шума перемещается на высокую частоту или сверхвысокую частоту, что значительно снижает слышимый компонент спектра, тем самым уменьшая помехи и вред для людей.
Активная формула
Основной принцип заключается в том, что в исходном звуковом поле электронное устройство создает звуковую волну, равную первоначальному звуковому давлению и противоположную фазе, так что она в определенном диапазоне компенсирует исходное звуковое поле. Этот глушитель представляет собой набор приборов, состоящих в основном из микрофона, усилителя, устройства фазового сдвига, усилителя мощности и громкоговорителя.
Принцип
Теория звукопоглощающей структуры микропористой пластины
На тонкой пластине толщиной менее 1,0 мм надеть микроотверстие с апертурой менее 1,0 мм со скоростью перфорации от 1 до 5%,
Задняя часть имеет определенную толщину (5 - 20 см) слоя воздуха, который не заполняется каким - либо звукопоглощающим материалом, таким образом образуя звукопоглощающую структуру микроперфорированной пластины. Это резонансная звукопоглощающая структура с низкой акустической массой и высоким сопротивлением звука, исследования которой показывают, что коэффициент поглощения звука и ширина полосы частот, характеризующие акустические характеристики микроперфорации, в основном определяются акустической массой m и акустическим сопротивлением R микроперфорации, которые, в свою очередь, связаны с диаметром микроотверстия d и скоростью перфорации p. Относительное акустическое сопротивление звукопоглощающей структуры микроперфорации Z (с характерным сопротивлением воздуха) ρ С в единицах) Расчет формулы (1):
Z = r + jwm = jctg (WD / C) (1)
В формуле:
ρ-- Плотность воздуха (kg / cm3);
С - скорость звука в воздухе (м / с);
D - глубина полости (мм);
m - относительная акустическая масса;
r - относительное звуковое сопротивление;
w - угловая частота, W = 2 π f (f - частота);
В то время как r и m выражаются формулой (2) (3) соответственно:
r = atkr / dzp (2)
m = (0.294) × 10 - 3tkm / p (3)
В формуле:
t - толщина пластины (мм)
d - апертура (мм)
p - Коэффициент перфорации (%)
kr - Коэффициент акустического сопротивления kr = (1 + x2 / 32) 1 / 2 + (2x) 1 / 2 / 8 × d / т
km - Коэффициент акустической массы km = 1 + {1 + [1 / (9 + (x2 / 2))] + 0.085 d / t
Из них x = abf, а и b - константы, а для адиабатических пластин a = 0.147, b = 0.32; Для теплопроводных пластин a = 0.235, b = 0.21. Ширина угловой полосы звукопоглощения, приблизительно определяемая r / m, чем больше это значение, тем шире полоса звукопоглощения. r / m = (l / d2) × (kr / km) (4)
В формуле L - константа, для металлической пластины l = 1140, а изоляционная пластина l = 500. Верхняя форма также может быть выражена формулой (5):
r / m = 50f (kr / km) / x2) (5)
Приблизительная формула kr / km:
kr / km = 0,5 + 0,1x + 0,005x2 (6)
Используя все вышеперечисленное, вы можете получить x, d, t, p и другие параметры звукопоглощающей структуры микроперфорации из требуемых r, m и f. Поскольку апертура микроперфорационной пластины мала и разрежена, значение R основного акустического сопротивления намного больше, чем у обычной перфорационной пластины, а масса звука m мала, поэтому полоса звукопоглощения намного больше, чем резонансная звукопоглощающая структура обычной перфорационной пластины, а ширина полосы звукопоглощающей структуры однослойной или двухслойной микроперфорационной пластины с лучшей общей производительностью может достигать от 6 до 10 1 / 3 частотного диапазона. Это самая большая особенность звукопоглощающей структуры микроперфорации.
Максимальный коэффициент звукопоглощения при резонансе α 0 Для α 0 = 4r / (1 + r) 2 (7)
Конкретная конструкция звукопоглощающей структуры микроперфорационной пластины может быть рассчитана, а также доступна диаграмма, результаты расчета и измеренные результаты близки. В реальных проектах для расширения ширины полосы звукопоглощения часто используются двухслойные или многослойные композитные микроперфорированные пластины с различной апертурой и различной скоростью перфорации.
II. Применение теории микроперфорированных пластин при проектировании глушителей

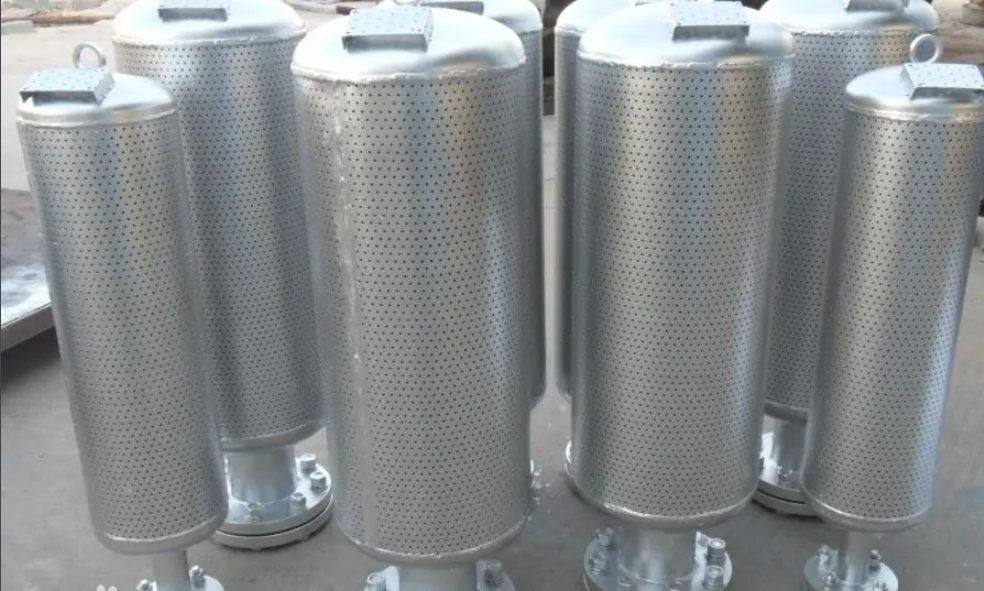

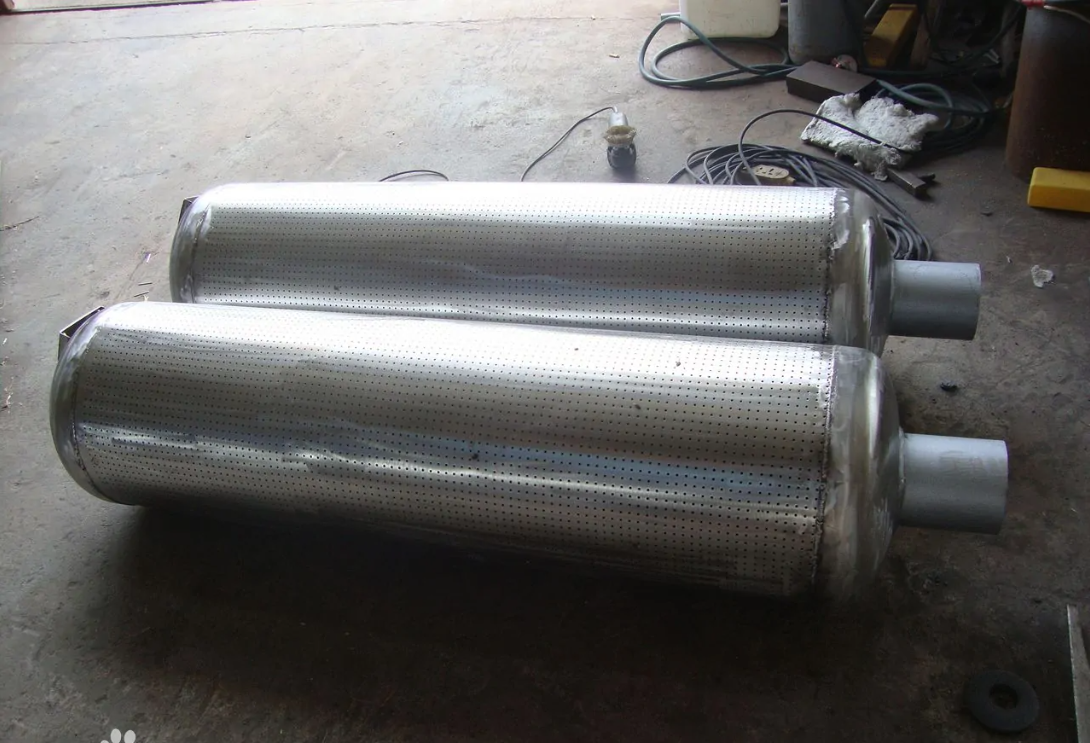

Существует множество типов глушителей, спроектированных и изготовленных с использованием акустической структуры микроперфорационной пластины, главным образом, глушители с сопротивлением распылению. Этот тип глушителя изготовлен из перфорированной пластины из нержавеющей стали, так как девять глушителей используются в нефтехимических единицах, коррозионная способность воздуха относительно велика, поэтому звукопоглощающий материал, заполненный воздушным слоем за перфорированной пластиной, является коррозионно - стойкой металлической мягкой шелковой тканью. Используя принцип сопротивления всасыванию звукопоглощающего материала, чтобы достичь эффекта шумопоглощения,
Его коэффициент всасывания высок, ширина полосы поглощения, потеря давления мала, шум регенерации воздушного потока низок и легко контролируется. Для получения высокопоглощающего эффекта широкополосной полосы обычно используется трехуровневая микроперфорированная пластина. Размер полости между микроперфорированной пластиной и корпусом, а также между микроперфорированной пластиной варьируется в зависимости от полосы пропускания, которая должна быть поглощена, низкочастотная полость большая (150 - 200 мм), средняя частота меньше (80 - 120 мм), высокая частота меньше (30 - 50 мм), глубина передней полости двухслойной структуры обычно должна быть меньше задней полости, отношение глубины передней и задней полостей не должно превышать 1: 3, скорость перфорации первого слоя микроперфорации, близкого к потоку воздуха, должна быть выше, чем у заднего слоя, чтобы уменьшить влияние распространения звука на ось, В полость глушителя микроперфорации можно добавлять поперечную перегородку примерно каждые 500 мм. Испытания показали, что измеренные значения глушителей микроперфорации, будь то низкочастотные, среднечастотные или высокочастотные, лучше, чем теоретические оценки. И шумопоглощение связано со скоростью потока, не имеет ничего общего с повышением температуры глушителя, когда скорость потока достигает 70 м / с, как правило, другие типы глушителей больше не могут решить проблему шума, в то время как микропористые глушители могут выдерживать удар скорости потока 70 м / с, все еще есть глушители более 15 дБ. Это также важная особенность микропористого глушителя над обычным глушителем.
III. Характеристики глушителя
Этот тип глушителя сочетает в себе наиболее рациональный принцип глушения микроперфорационной пластины, так что пар высокого давления в глушителе после однократного управления потоком в полость для расширения, таким образом, образуя пар низкого давления, выбрасываемый из отверстия, и, наконец, через звуковой экран вне тела для снижения давления остаточный шум, испускаемый редуктором, эффективно поглощается, конечный глушитель составляет более 35 дБ (соотношение между первым и третьим уровнями глушения 35%, 50%, 15%).
Показатели выбора
Для измерения хорошего или плохого глушителя в основном учитываются следующие три аспекта:
1) Глушительные свойства глушителя; (Шумопоглощение и спектральные характеристики)
Аэродинамические свойства глушителя; (Потери давления и т.д.)
3.Структурные характеристики глушителя. (Размер, цена, срок службы и т.д.)
• Частотные характеристики глушителя. Устойчивый к распылению глушитель превосходит эффект шума каждой частоты.
· Применимая скорость ветра для глушителя обычно составляет 6 - 8 м / с и не должна превышать 12 м / с, обращая внимание на потерю давления от глушителя.
· Обратите внимание на площадь сечения чистого канала глушителя, при соединении воздуховодов и глушителей, при необходимости (при ограничении скорости ветра) требуется усиление.
• Установка глушителя, например глушителя, с независимой несущей стрелой или фундаментом; Устройство с источником звука должно быть подсоединено к мягкому соединению.
При последовательном использовании двух глушительных изгибов расстояние между ними должно быть в 2,5 раза больше длины диагонали сечения изгиба.
• Для систем окружающей среды с высокой температурой, высокой влажностью, масляным туманом и водяным газом, как правило, используется оборудование для глушения звука микропористой структуры, а для систем окружающей среды, таких как операционная, студия звукозаписи, чистое здание и т. Д. С требованиями к чистоте, должно использоваться оборудование для глушения звука микропористой структуры.
• При последовательном подключении трубопроводов соседнего дома обратите внимание на то, что шум в помещении взаимодействует через трубопроводы, и при необходимости вентиляционные отверстия обрабатываются для глушения шума.
Выбор
Глушители используются для уменьшения пульсации выхлопных газов и минимизации шума выхлопных газов. Выбор глушителя должен основываться на противопожарной защите, влагонепроницаемости, антикоррозийной защите, требованиях чистоты, пространственном положении установки, спектральных характеристиках источника шума, естественном затухании звука системы, шуме регенерации воздушного потока системы, допустимом уровне шума в комнате, допустимой потере давления, цене оборудования и многих других факторах, которые следует рассматривать в совокупности и в соответствии с реальной ситуацией. Как правило, чем больше глушитель, тем больше потеря давления и цена; В то же время, чем меньше потеря давления, тем больше пространство занимает глушитель.
Сфера применения

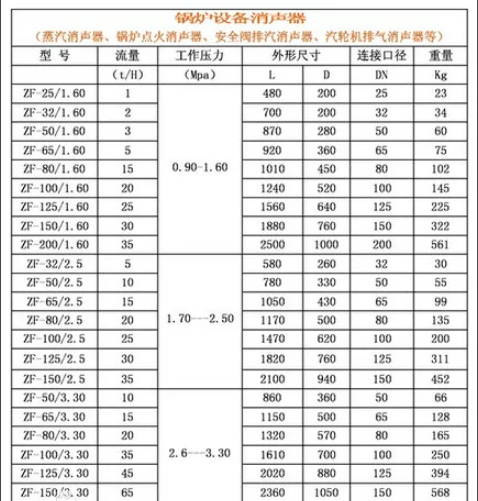

Новая высокоэффективная серия глушителей серии широко используется в производстве электроэнергии, химической, металлургической, текстильной и других промышленных предприятиях и шахтах для различных типов котлов, паровых двигателей выпуска пара; Вентилятор; Устранение шума от таких устройств, как предохранительные двери. Эта серия глушителей основана на принципе композитного глушения сопротивления, распыления и сопротивления, имеет много преимуществ, таких как большое глушение звука, небольшой размер, легкий вес и удобство установки без капитального ремонта.

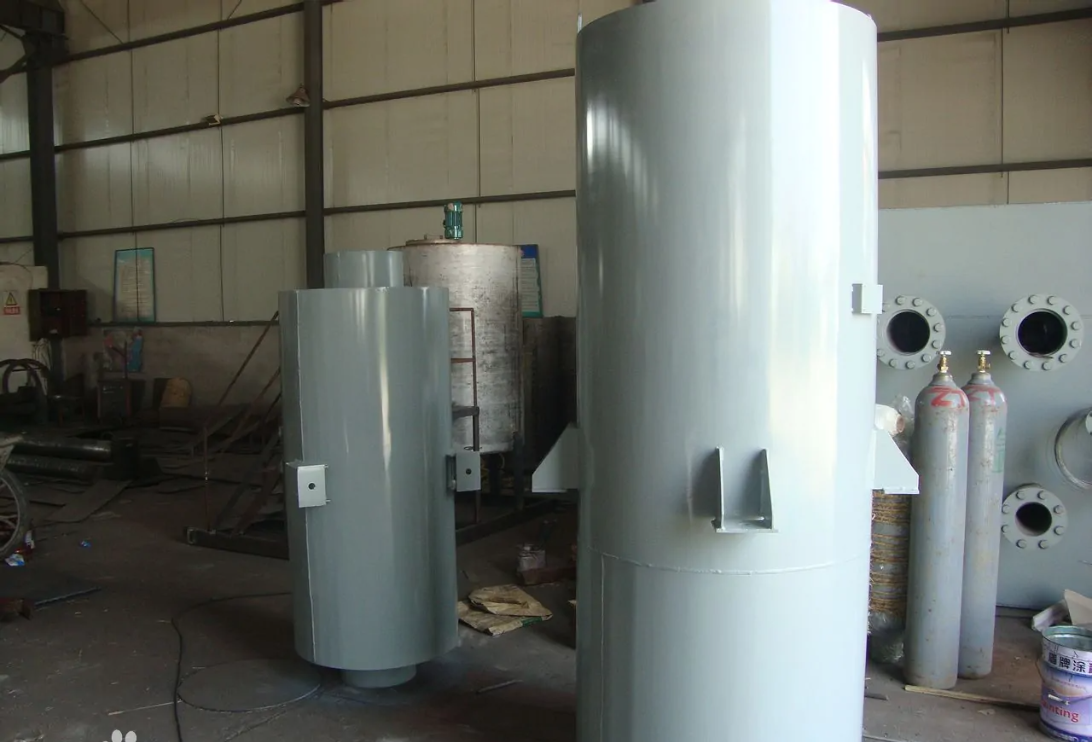

1. глушитель парового предохранительного клапана типа TA для различных типов паровых предохранительных клапанов
Применяется к предохранительным клапанам котла электростанции (клапанам выпуска мощности), предохранительным клапанам котла и предохранительным клапанам перегревателя, предохранительным клапанам регенератора и другим устройствам давления. Его паровой сброс должен не только избегать чрезмерного шума, но и позволять потоку плавного сброса, не влияя на объем предохранительного клапана, запуск и обратное сидение, поэтому в прошлом распространенные многоступенчатые дроссели и распыление с небольшими отверстиями для глушения звука не должны использоваться, это ограничение всегда было сложной конструкцией глушителя предохранительного клапана, но и причиной плохого эффекта глушения глушителя предохранительного клапана. Новый тип глушителя выхлопа предохранительного клапана типа TA, используемый в предохранительном клапане, использует принцип композитного глушения сопротивления распылению, в котором расширение большого отверстия заменяет отверстие управления потоком меньшего диаметра, конструкция усиливает механизм глушения и шумоподавления сопротивления, достигая более высокого коэффициента безопасности.
Глушитель выхлопных газов TB типа зажигания для парового оборудования, такого как котлы
Глушитель парового выхлопа при зажигании котла TB спроектирован на основе наиболее разумного принципа глушения парового (газового) глушителя типа PB. Пар высокого давления в глушителе через один контролируемый поток после входа в редуктор давления, после повторного расширения и снижения давления при большом объеме, часто из - за отклонения выхлопа от проектного значения и многих других причин, так что шум выхлопных газов по - прежнему выше стандартного значения. С этой целью за пределами тела для снижения давления был спроектирован комбинированный многоматериальный композитный звукопоглощающий кожух, который основан на спектральных характеристиках остаточного шума, испускаемого телом для эффективного поглощения остаточного шума. Когда пользователь устанавливает по требованию, общее глушение может достигать 36 - 42 децибел.
Тип TD - паровой глушитель низкого давления для различных типов низкотемпературных тепловых установок низкого давления
На различных промышленных и горнодобывающих предприятиях используется большое количество котлов низкого давления 0,13 Мпа и ниже, в тепловой системе электростанции также имеется большое количество тепловых установок низкого давления, таких как турбины с противодавлением, деаэраторы, вспомогательные насосы, турбинные насосы, непрерывная канализация котла, регулярная канализация и так далее. Вышеупомянутое оборудование соответствует требованиям выхлопных труб, имеет легкую конфигурацию и устанавливает более удобные глушители. Для различных шумопоглощающих объектов разработаны специальные глушители выхлопных газов турбины TDB - типа, глушители деаэратора TDy и другие серии глушителей для удовлетворения потребностей пользователей.
4. Специальные глушители для труб типа TC после продувки котла и монтажа и ремонта промышленных трубопроводов
Глушитель труб типа TC - это специальный тип выхлопных газов, разработанный и разработанный для снижения шума, создаваемого выходом мусора из трубопроводов и выбросами выхлопных газов при обдуве котла электростанции
